IPX3-6-1000淋雨試驗箱
一、產品用途本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，
噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水?dāng)[桿的擺動角度以及噴水量擺動頻率都可自動的調節。
二、符合標準
GB4208-2017外殼防護等級（IP代碼）中IPX3、IPX4、IPX5、IPX6防護等級；
IEC 60529:2013外殼防護等級（IP代碼）中IPX3、IPX4、IPX5、IPX6防護等級。
ISO20653:2006道路車輛-防護等級（IP代碼）-電氣設備對外來物、水和接觸防護中IPX3、IPX4、IPX5、IPX6防護等級；
GB2423.38-2005電工電子產品環境試驗第2部分 試驗R水試驗方法與導則中IPX3、IPX4、IPX5、IPX6防護等級；
IEC60068-2-18：2000電工電子產品環境試驗第2部分 試驗R水試驗方法與導則中IPX3、IPX4、IPX5、IPX6防護等級。
| 三、主要技術指標 | |
| 內箱尺寸 | 1000×1000×1000mm（W*D*H） |
| 外箱尺寸 | 約1400×3800×1800mm（W*D*H）以實際尺寸為準，噴水桶在深3800mm方向，噴水桶分兩節，1250mm/節，可拆卸。 |
| 內箱材質 | SUS304不銹鋼 |
| 外箱材質 | SUS304不銹鋼 |

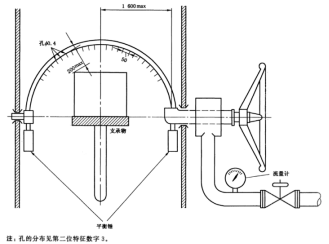

| 1）IPX34參數 | |
| 噴水孔直徑 | 0.4 mm |
| 噴水孔徑間距 | 50 mm |
| 擺管半徑 | 400mm |
| 擺管開孔數量 | IPX3: 16個; IPX4：25個 |
| 擺管總水流量 | IPX3：1.1L/min； IPX4：1.8L/min |
| 噴水孔流量 |
1）與垂直方向±60°范圍淋水，最大距離200mm； 2）角度為與垂直方向±180°范圍淋水； 2）每孔（0.07 ±5%）L/min乘以孔數  |
| 噴嘴夾角 | 120°（IPX3）、180°（IPX4） |
| 擺動夾角 | ±60°（IPX3）、±180°接近（IPX4） |
| 噴水管擺動速度 | IPX3 15次/min；IPX4 5次/min |
| 淋雨水壓 | 50～150kPa |
| 試驗持續時間 | 10min或更多時間（可設定） |
| 2)IPX56參數 | |

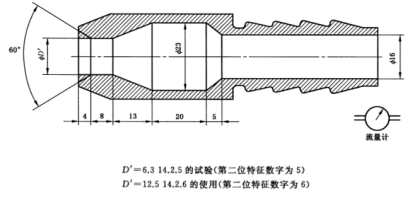

| 噴水頭數量 | 2個；其中IPX5噴頭1個，IPX6噴頭1個 |
| 噴孔內徑 |
φ6.3 mm（IPX5等級)；φ12.5 mm（IPX6等級) |
| 噴水流量 | 12.5±0.625(L/min)（IPX5等級)；100±5(L/min)（IPX6等級) |
| 噴水距離 | 2.5米（噴嘴離轉臺中心距離） |
| 管徑 | 四分、一寸軟壓管各一條 |
| 噴水試驗時間 | 至少3min或更多時間（可設定） |
| 噴水壓力 | 30～100kPa（按流量調節） |
| 4）轉盤系統 | |
| 轉盤直徑 | 600mm |
| 轉盤承重 | 20 kg |
| 轉盤轉速 | 1～7 R/min（可調） |
| 轉盤正、反轉 | 如樣品需帶電測試，轉盤要帶正、反轉功能，費用另收2000元（選配）。增加一個測試孔 |
| 四、控制系統 | |
| 控制器 | 7寸觸摸屏控制器 |
| PLC | 本公司自主研發可編程PLC控制系統 |
| 水循環系統 | 保證水源循環使用 |
| 噴淋系統 | 由水泵、水壓表、固定式噴管支架組成 |
| 調速控制 | 調速平穩，控制精度高 |
| 流量計、壓力表控制 | 采用機械式流量計和表盤式壓力表 |
| 接線工藝 | 符合國家標準要求，電板布局合理，接線牢固，標示清楚 |
| 安全保護系統 | 電源超載/短路保護、接地保護、缺相保護 、報警訊響提示 |
| 五、設備使用條件 | |
| 環境條件 | 溫度15℃～35℃；相對溫度 25％RH～75％RH；大氣壓力86kPa～106kPa |
|
進水管與排水管 管徑 |
進水管與排水管：請用戶規劃好設備擺放位置后，提前把空開裝在旁邊，進水管與排水管位置裝在空開下方，進水管（4分管，要有閥門），排水管（4分管，裝時要貼地）。 |
| 電源 | 380V(三相五線，單獨做個32A的空氣開關，空氣開關要有接線端子，電源線要4平方以上；50Hz；約5.5KW（設備功率）。 |
| 電源線 | 標配3米長 |
| 試驗設備禁止 |
1、 生物試樣的試驗或儲存； 2、 劇毒物質試樣的試驗或儲存； 3、 放射性物質試樣的試驗或儲存； 4、 腐蝕性物質試樣的試驗或儲存； 5、 強電磁發射源試樣的試驗或儲存； 6、 易燃、爆炸、易揮發性物質試樣的試驗或儲存； 7、試驗或儲存過程中可能產生劇毒物質的試樣的試驗或儲存。 |
| 六、控制界面 | |

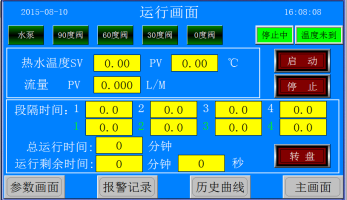

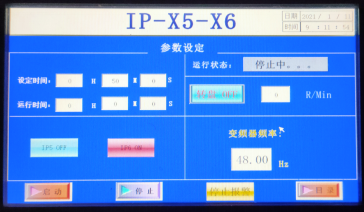

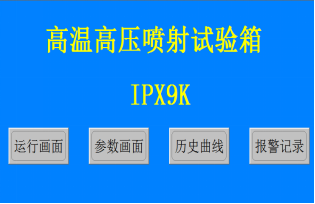

  （開機界面） （IPX34參數設定界面）  （IPX56參數設定界面） |
|
