爬電距離和電氣間隙測試卡

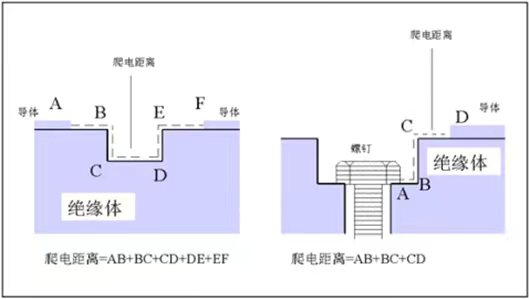

IEC60884-1：2006、GB2099.1 - 2008、IEC60335-1:2004、GB4706.1-2005本測試卡根據GB2099.1-2008、GB4706.1-2005及其它相關標準要求設計制做，用于測量兩個導電部件之間，
或一個導電部件與器具的易觸及表面之間沿絕緣材料表面之間的最短路徑。
LC1119A爬電距離和電氣間隙測試卡8尺寸:
1.0/1.5/2.0/2.5/3.0/4.0/6.0/8.0mm
LC1119B爬電距離和電氣間隙測試卡15尺寸:
1.0/1.5/2.0/2.5/3.0/3.5/4.0/4.5/5.0/5.5 / 6.0 /6.5/7.0/7.5/ 8.0mm
LC1119C爬電距離和電氣間隙測試卡27尺寸:
1.0/1.1/1.2/1.3/1.4/1.5/1.6/1.7/1.8/1.9/2.0/2.5/2.8/3.0/3.2/3.3/4.0/4.5/5.0/ 5.?5/6.0/6.3/6.4/7.0/8.0/9.0/10
電氣間隙的測量步驟：
u 確定工作電壓峰值和有效值；
u 確定設備的供電電壓和供電設施類別；
u 根據過電壓類別來確定進入設備的瞬態過電壓大小；
u 確定設備的污染等級（一般設備為污染等級 2） ；
u 確定電氣間隙跨接的絕緣類型（功能絕緣、基本絕緣、附加絕緣、加強絕緣）。
確定爬電距離步驟：
u 確定工作電壓的有效值或直流值；
u 確定材料組別（根據相比漏電起痕指數，其劃分為：Ⅰ組材料，Ⅱ組材料，Ⅲa 組材料, Ⅲb組材料。）
u 確定污染等級；
確定絕緣類型（功能絕緣、基本絕緣、附加絕緣、加強絕緣）
